叶轮逆向设计案例

2021-03-0410:04

叶轮逆向设计案例


逆向工程(Reverse Engineering)也称反求工程,是指用一定的测量手段对实物或模型进行测量,根据测量数据通过三维几何建模方法,重构实物的 CAD 模型,从而实现产品设计与制造的过程。


一.三维扫描

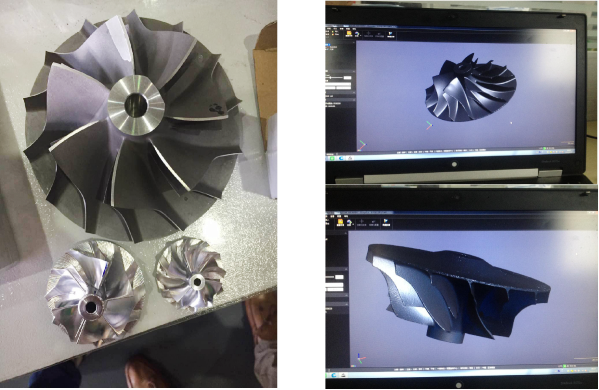

叶轮由于叶片曲面较多,传统扫描方式十分麻烦,因此客户最终采用了行创手持式三维扫描仪
HandySCAN700。 HandySCAN700 是一款测量精度高,扫描速度快的手持式激光三维扫描仪,能使得扫描过程事半功倍。整个扫描过程仅仅十余分钟,将扫描数据导入后期处理软件,便可进行逆向建模设计。



二. 逆向造型1.优化数据


叶轮的点云数据中含有许多杂点,因此需把杂点过滤掉,并对点云数据进行优化,删除不必要的数据点。适当降低点云的密度,可以加快计算机处理的速度。





2.特征线的提取




特征线的提取是整个曲面重构的关键。根据叶轮外形特点,先对叶轮点云做出必要截面线;然后剔除截面点云的杂点进行必要的光顺;最后把截面点云拟合成曲线,以便构造自由曲面

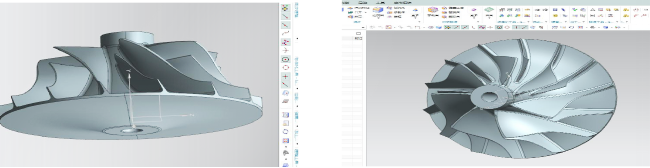

3.构建曲面模型


对曲线进行构造编辑,依照线条和点云进行重新铺面。


4.圆角处理


 叶轮进气边的圆角特征在测量时已经用点数据的方式表达出来了,但如何做到与两边的叶片相切,这就需要使用到 NX 软件的三边倒角功能。否则做出来的圆角会含有尖角,不符合叶轮的实际形状。
